今年大疆（DJI）的市场估值高达100亿美金；；；北航配景的臻迪携工业级无人机多年的手艺积累高调进入消耗无人机市场� 。。。�；；；导致无人机市场一片火热，，，， ，这一新兴的民用智能化硬件市场吸引许多创业者开疆辟土，，，， ，资源市场更是对这个行业趋之若鹜！ 8月份Intel携 1亿美金入主优力（Yuneec） 更是将中国消耗无人机行业推向巅峰状态!
现在无人机以出口西欧蓬勃国家市场为主，，，， ，整机必需通过CE认证、FCC认证才华获得市场准入资格；；；无人机多系统间的电磁兼容(EMC)设计直接影响整机性能的稳固性（包括图像数据偷换、GSP定位、航行距离控制等问题 ）!
云云高峻上的行业，，，， ，想必有许多企业动心啦!雄厚的飞控系统开发能力自然是必需的，，，， ，强盛的EMC设计能力也是至关主要的，，，， ，本文连系实战履历，，，， ，从EMC设计的角度来剖析无人机这一多系统集成的智能硬件产品!希望对各人有所资助!

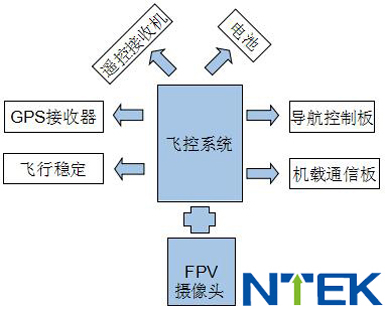

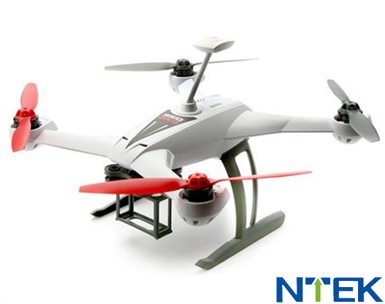

一、无人机平台架构
二、无人飞机EMI现状
（一）、EMI超标导致产品无法通过EMC认证，，，， ，而无法出口；；；
（二）、EMI超标影响无线传输的信号质量（2.4G、5.8G)。 。。。。
三、主要EMI问题点
（一）、航拍头的EMI问题；；；
（二）、马达发念头引起的EMI问题；；；
（三）、电源引起的辐射发射抑制
四、处置惩罚步伐

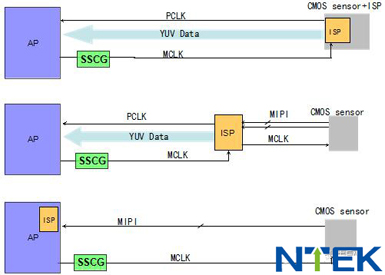

（一）、航拍头的EMI问题（CMOS架构摄像头为主）；；；
问题剖析：摄像头MCLK、PCLK基频协调波引起的辐射超标；；；
解决步伐：在摄像头MCLK上增添展频，，，， ，可以有用的抑制摄像头MCLK和PCLK的基频和倍频的超标。 。。。。

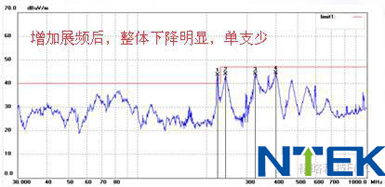

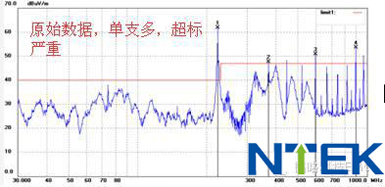

数据比照：
（二）、马达电机引起的EMI问题
问题剖析：马达转动引起的噪声滋扰。 。。。。

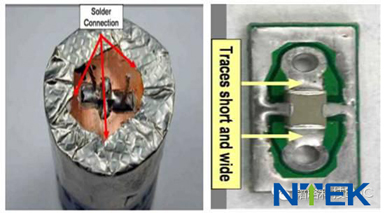

解决步伐：在靠近马达位置使用X2Y滤波器

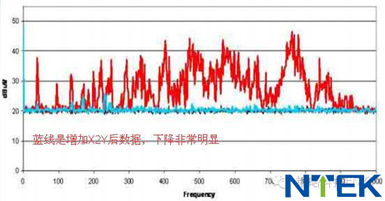

测试数据比照：
（三）、电源引起的发射抑制
问题剖析：板与板之间阵势不平衡引起的共模滋扰。 。。。。

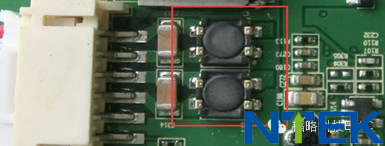

解决步伐:使用专用高频滤波器隔离。 。。。。

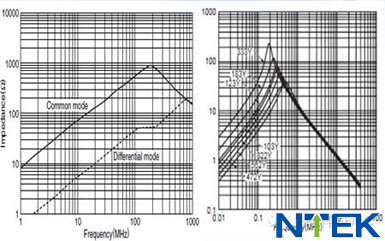

大电流共模电感与传总共模电感的阻抗特征比照图如下：

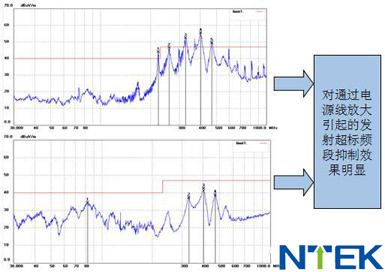

测试数据比照：
以上是来对无人机EMI问题实战履历的总结，，，， ，我们坚信大道至简，，，， ，解决问题才是硬原理，，，， ，接待列位无人机行业手艺大拿多提名贵意见。 。。。。
