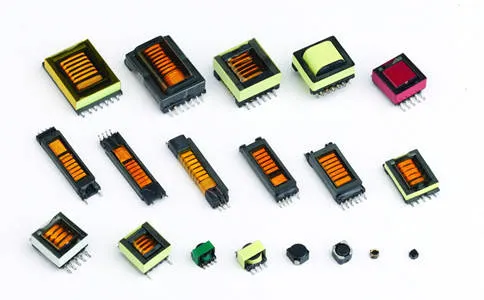

滤波器的焦点功效是过滤电源线路中的高频噪声，，，，，这些噪声可能由电源自己爆发，，，，，也可能来自外界的电磁滋扰。。。。。滤波器通常由电感器、电容器和电阻器组成，，，，，它们连系使用可以有用地抑制高频噪声，，，，，允许低频信号通过，，，，，从而稳固输出电压，，，，，�；；さ缏访馐芩鸷�。。。。。滤波器在系统中施展着滤除其他频段和滋扰信号的要害作用，，，，，主要包括声外貌波（SAW）滤波器和体声波（BAW）滤波器。。。。。SAW滤波器主要由压电衬底质料上的两个叉指换能器组成，，，，，SAW信号沿压电质料的外貌撒播，，，，，而BAW滤波器通过调解薄膜的厚度来调控频率，，，，，能够应用于更高频率的规模。。。。。其焦点指标包括通带插损、阻带抑制、频带、功率、频率温度系数和尺寸等。。。。。频谱的拥挤和滤波器数目的增添，，，，，对滤波器的综合性能提出了新的要求。。。。。
01 前言
随着第五代移动通讯手艺（5G）、毫米波雷达探测以及太赫兹通讯等无线手艺的迅猛前进，，，，，加上无人驾驶汽车、物联网和人工智能等应用场景的一直扩展，，，，，对无线射频系统在集成度、小型化、轻量化、低功耗和低本钱等方面的要求日益提高。。。。。对射频（RF）晶体管手艺的性能要求也在一直提高。。。。。这些要求包括更高的功率、更高的频率和更高的效率，，，，，同时还需兼顾低本钱和小体积的需求。。。。。
微波无线通讯手艺自问世以来，，，，，已经普遍应用于移动通讯、全球定位和数据传输等领域，，，，，大幅提升了生涯便当性，，，，，并成为社会前进的主要推动力之一。。。。。5G手艺的普及更是显著提高了通讯网络的传输速率和数据承载能力。。。。。古板的射频系统计划，，，，，如分立模�？？？榍寰裁婕墒忠�，，，，，已经无法知足日益提升的集成需求。。。。。因此，，，，，射频系统正逐步朝着更高系统集成度的偏向生长，，，，，现在接纳的集成计划包括片上系统（SoC）、多芯片模�？？？椋∕CM）、系统级封装（SiP）和封装系统（SoP）等。。。。。
在射粕习端系统中，，，，，滤波器作为焦点组件，，，，，在吸收链路和发射链路中都施展着至关主要的作用，，，，，其性能直接影响通讯质量。。。。。从2G到5G，，，，，射粕习端中的滤波器数目一直增添。。。。。例如，，，，，在现代手机的前端系统中，，，，，滤波器的数目已经从个位数增添到凌驾100个。。。。。滤波器数目的激增主要有两个缘故原由：其一，，，，，移动终端需要支持越来越多的功效，，，，，如GPS、蓝牙、WiFi以及3G、4G、5G等，，，，，差别功效使用差别的频谱，，，，，通常每种功效需要至少两个滤波器或一个双工器；；其二，，，，，单个滤波器的带宽有限，，，，，通常无法笼罩整个通讯频段，，，，，因此射粕习端需要叠加多个差别频率的滤波器以知足宽频段需求。。。。。
02滤波器手艺原理
为了在单位时间内传输更多的信息，，，，，必需提高通讯系统的数据传输速率。。。。。增添通讯带宽是提高数据传输速率的最有用手段之一。。。。。5G的数据传输速率（1 Gbps）相比于4G提高了一个数目级，，，，，这主要得益于频段数目的增添（从4G的十几个增添到30个以上），，，，，以及多输入多输出、载波聚合和分集吸收等手艺的应用，，，，，这些手艺有用整合了多个频段，，，，，使得系统的瞬时通讯带宽从十MHz级别提升到百MHz级别。。。。。在手机中，，，，，除了通讯频段的快速增添外，，，，，尚有WiFi、蓝牙和导航等应用频段的增添，，，，，使得频谱变得愈发拥挤，，，，，频段间的信号滋扰成为通讯系统必需解决的要害问题。。。。。
随着通讯手艺的一直生长，，，，，对频率和带宽的需求也在一直增添，，，，，这对通讯装备的多功效性和集成化提出了新的挑战，，，，，进一步加大了射频器件的设计难度。。。。。
滤波器在系统中施展着滤除其他频段和滋扰信号的要害作用。。。。。其焦点指标包括通带插损、阻带抑制、频带、功率、频率温度系数和尺寸等。。。。。现在，，，，，滤波器不但普遍应用于民用领域，，，，，也在电台、制导、遥测遥�？？？亍⑾嗫卣罄状镆约暗缱佣钥沟攘煊蛑惺┱怪饕饔�。。。。。为包管通讯质量，，，，，手机中的每个频段都需要使用滤波器。。。。。频谱的拥挤和滤波器数目的增添，，，，，对滤波器的综合性能提出了新的要求：更高的Q值、更小的频率温度系数和更小的体积。。。。。更高的Q值能够确保滤波用具有更窄的过渡带，，，，，从而实现更好的滤波效果；；更小的频率温度系数能够镌汰滋扰信号的影响；；更小的体积则有助于实现手机的小型化和轻量化，，，，，提供更多的电池空间。。。。。

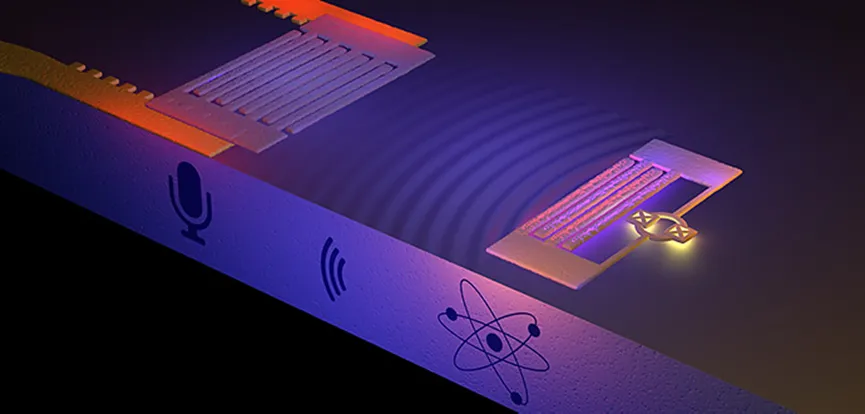

声学滤波器通过将电信号转换为声信号，，，，，在声学域完成信号处置惩罚后，，，，，再将声信号转换为电信号，，，，，从而实现对电信号的滤波功效。。。。。与古板的LC、介质和腔体滤波器相比，，，，，微声滤波器由于在传输方程中引入了多个传输零点，，，，，具有更高的Q值和更好的滤波性能。。。。。同时，，，，，由于声波的波长仅为电信号的十万分之一，，，，，微声滤波器的体积比电学滤波器小得多，，，，，因此能够兼顾高性能和小体积。。。。。

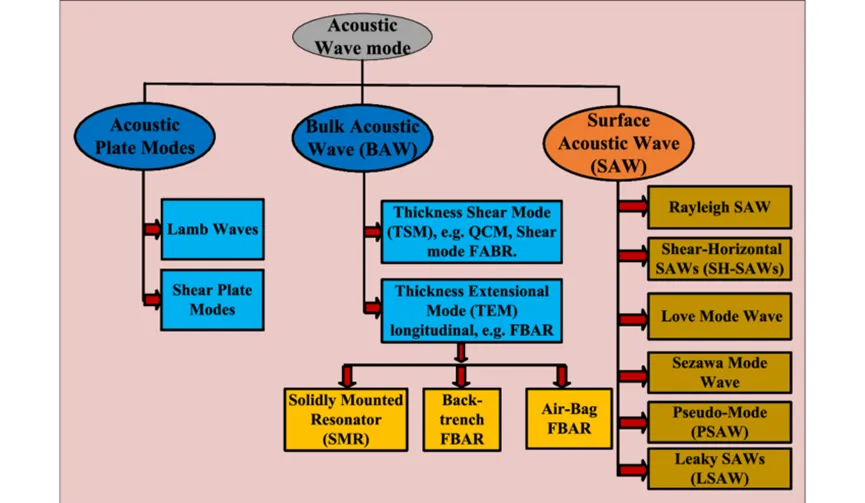

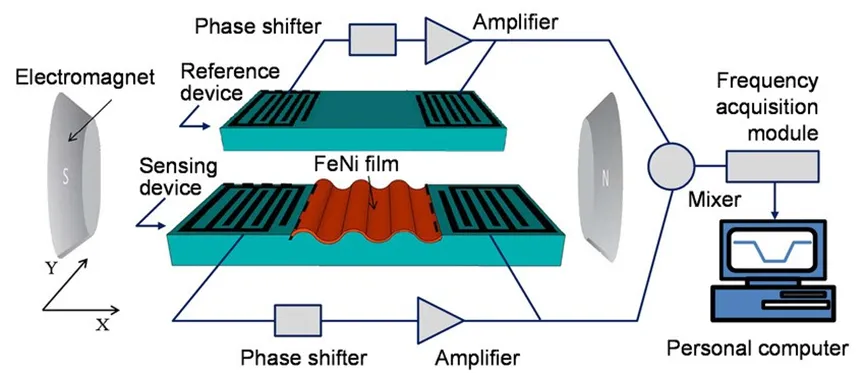

微声滤波器主要包括声外貌波（SAW）滤波器和体声波（BAW）滤波器两种类型。。。。。SAW滤波器主要由压电衬底质料上的两个叉指换能器组成，，，，，SAW信号沿压电质料的外貌撒播，，，，，而BAW滤波器通过调解薄膜的厚度来调控频率，，，，，能够应用于更高频率的规模，，，，，如K波段的18 GHz。。。。。BAW滤波器不但能知足低频和高频需求，，，，，还因其一连电极结构能够承载更高的功率，，，，，在民用和军事领域均具有普遍的生长远景。。。。。

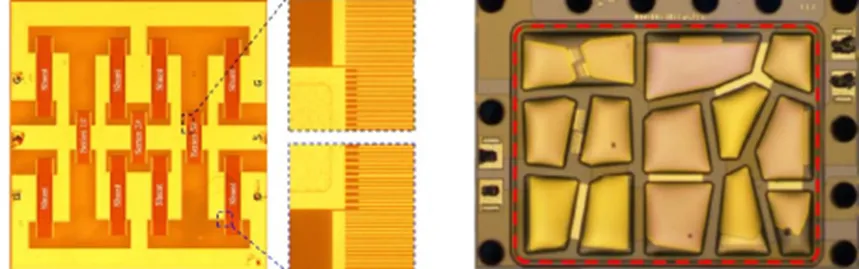

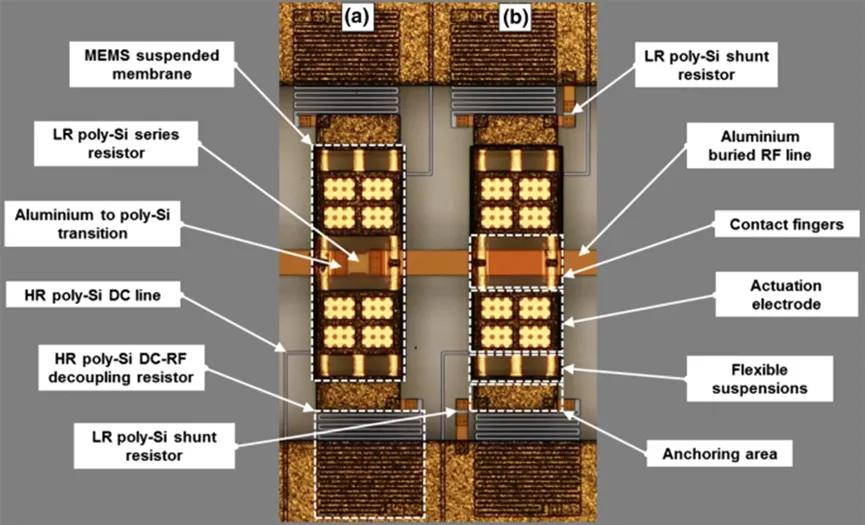

差别声学滤波器外貌电极的形貌特征. a）SAW 滤波器，，，，，b）BAW 滤波器
大带宽滤波器能够笼罩更多的频段，，，，，显著镌汰射粕习端系统中所需的滤波器数目，，，，，对精简射粕习端系统尺寸具有主要作用。。。。。因此，，，，，提高BAW滤波器带宽一直是滤波器工业界的研究热门。。。。。在5G时代，，，，，射粕习端系统对高频、大带宽和小尺寸的BAW滤波器需求尤为迫切。。。。。然而，，，，，由于BAW滤波器的结构庞洪水平远高于SAW滤波器，，，，，其手艺难度也更大。。。。。加之我国对BAW滤波器的相关研究起步较晚，，，，，海内BAW滤波器工业驱动力缺乏，，，，，市场份额基本被美国的博通、Qorvo和日本的太阳诱电等美日企业垄断。。。。。在海内最先关注BAW滤波器时，，，，，外洋厂商早已完成了BAW滤波器的工业化生产，，，，，并构建了完整的专利壁垒。。。。。几十年的差别已经导致BAW滤波器工业形成了较高的手艺壁垒。。。。。

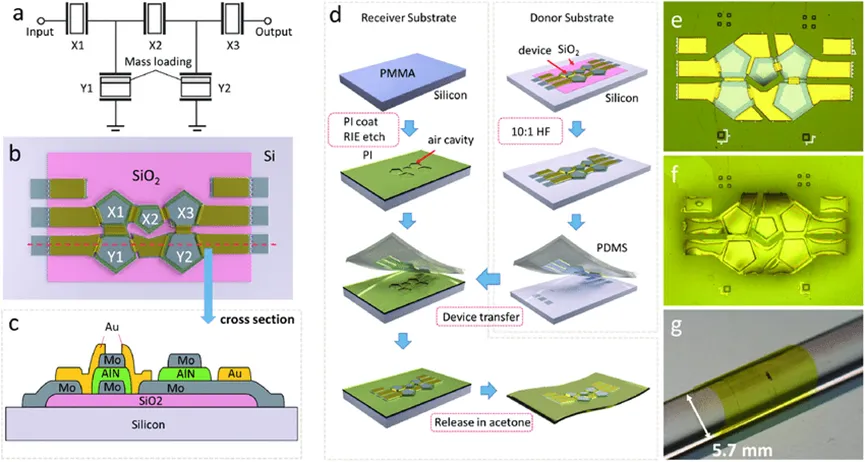

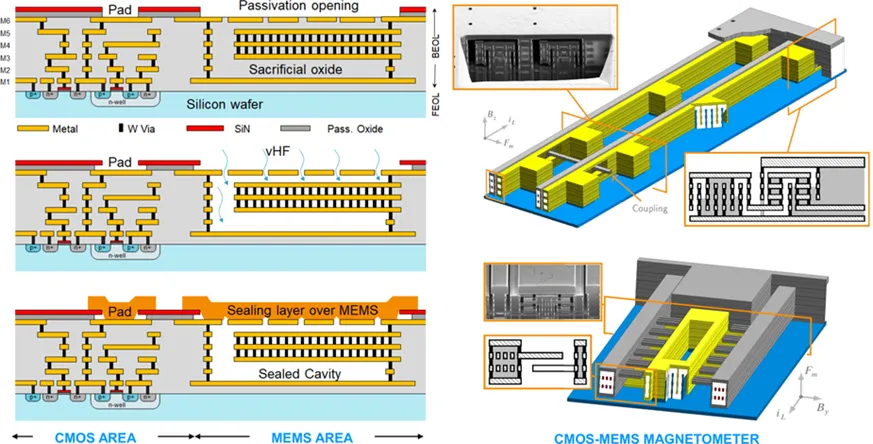

BAW滤波器主要包括固态反射型谐振器和空腔型体声波谐振器两种。。。。。这两种滤波器的焦点都是由两个金属电极夹着压电薄膜形成的三明治结构换能器。。。。。其事情原理是：当电信号施加到换能器上后，，，，，由于压电薄膜的逆压电效应，，，，，电信号被转换为声信号，，，，，声信号划分朝换能器的上下偏向撒播，，，，，由空气或其他结构形成的反射界面临声信号举行反射。。。。�；；荒芷鞯慕峁共问鲆榱酥挥兄阕げㄕ竦刺跫纳藕趴梢砸恢痹銮�，，，，，而其他信号在多次反射历程中由于相位差别而相互抵消，，，，，从而实现对特定声信号的选择。。。。。最后，，，，，通过压电薄膜的压电效应，，，，，将形成驻波的声信号转换成同频的电信号，，，，，从而实现对电信号的滤波。。。。。SMR结构和FBAR结构如图1-3所示。。。。。

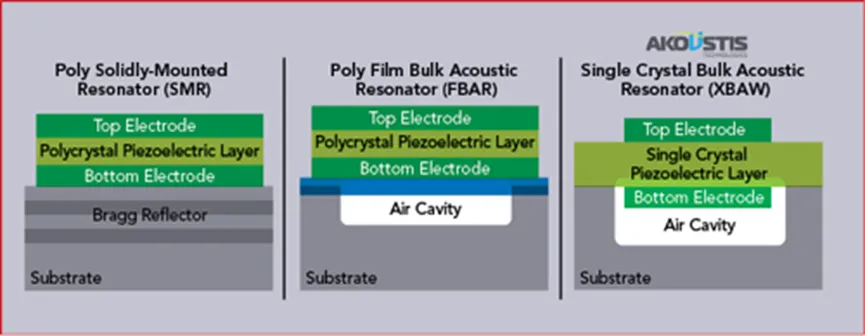

BAW 滤波器. SMR 结构, FBAR/XBAR空气隙结构
SMR（悬浮膜声波共振器）和 FBAR（薄膜体声波共振器）结构的差别导致了它们在性能上的差别。。。。。SMR 结构的上反射层为空气，，，，，下反射层由多层低阻抗层和高阻抗层交替组成，，，，，每层薄膜的厚度均为声波波长的四分之一，，，，，基于布拉格谐振腔原理事情。。。。。由于 SMR 结构的下反射层中各层薄膜对声波的反射效率较低，，，，，声波能量部分会沿反射层和衬底泄露，，，，，因此接纳该结构的器件消耗较大。。。。。然而，，，，，SMR 的优势在于其散热通道为固体介质，，，，，因此能够遭受较高功率。。。。。相比之下，，，，，FBAR 结构的上下反射层都是空气，，，，，险些实现了全反射，，，，，因此器件消耗较小，，，，，但其散热通道为空气介质，，，，，功率遭受能力相对较弱。。。。�；；谡庑┨氐�，，，，，SMR 滤波器主要应用于对高功率有较高要求的基站类场合，，，，，而 FBAR 滤波器则更适用于对低消耗有较高要求的手机终端和武器装备等领域。。。。。
射频滤波器的市场应用和频带分派图
SAW滤波器和BAW滤波器各自的事情原理及类型已有简要先容。。。。。SAW滤波器在低频和本钱方面更具优势，，，，，主要应用于2G、3G和4G移动通讯。。。。。相比之下，，，，，BAW滤波用具有更高的Q值、事情频率、矩形度和功率耐受力，，，，，以及更低的频率温度系数，，，，，还更易于集成，，，，，因而主要用于高频且对矩形度要求较高的频段。。。。。
随着通讯系统和武器装备的生长，，，，，对BAW滤波器提出了高频化、小型化和高温度稳固性的要求。。。。。FBAR滤波器作为BAW滤波器的一种，，，，，因其在高频化和小型化方面的显著优势，，，，，在移动通讯和武器装备中占有主要职位。。。。。然而，，，，，FBAR滤波器的频率温度系数较大（-25~-30 ppm/℃），，，，，对窄带滤波器在卑劣情形下的应用可能导致系统�；；ご碓鎏�，，，，，带外抑制能力削弱，，，，，进而增大进入吸收机的滋扰信号，，，，，降低装备的整体迅速度，，，，，难以知足通讯装备和武器装备在卑劣情形下对滤波器高迅速度的要求。。。。。因此，，，，，为降低频率温度系数需通过增添温度赔偿层将其控制在较低规模内。。。。。
03滤波器在汽车上的应用及市场规模
滤波器在汽车上的应用主要集中在以下几个方面：
车载网络噪声抑制
现代汽车配备了大宗传感器和高速网络，，，，，如CAN总线和汽车以太网，，，，，这些网络需要高效的噪声滤波器来包管数据通讯的质量。。。。。滤波器能够消除网络中不须要的信号（噪声），，，，，确保数据通讯的准确性和可靠性。。。。。
电磁兼容性（EMC）
滤波器在汽车中还饰演着电磁兼容性的角色，，，，，资助镌汰电磁滋扰，，，，，提高汽车的电磁兼容性。。。。。这关于电动汽车和其他使用高电压手艺的汽车尤为主要。。。。。
电源线路噪声抑制
在汽车电源线路中，，，，，滤波器用于抑制由电源线路爆发的噪声，，，，，特殊是在DC-DC转换器的事情频率高频化的情形下，，，，，滤波器的作用变得越发主要。。。。。
有源滤波器的应用
有源滤波器在汽车行业中的应用包括提高产品质量、知足环保要求、提高生产效率以及推下手艺立异。。。。。这些滤波器能够自动赔偿电网中的谐波和电磁滋扰，，，，，提高电力系统的稳固性和可靠性。。。。。
共模滤波器
共模滤波器在汽车中主要用于消除共模噪声，，，，，包管通讯质量。。。。。它们适用于汽车以太网和CAN-BUS等高速网络，，，，，确保数据传输的准确性和完整性。。。。。
滤波器在汽车上的应用普遍且主要，，，，，从提高车载网络的性能到确保电源线路的稳固性，，，，，再到推动整个汽车行业的手艺前进，，，，，滤波器都施展着不可或缺的作用。。。。。
滤波器市场规模一连增添
近年来，，，，，全球滤波器市场规模一连扩大，，，，，展现出强劲的增添势头。。。。。据《中国滤波器行业深度剖析及“十五五”生长妄想指导报告》显示，，，，，2023年全球滤波器市场规模已抵达117.4亿美元，，，，，并预计将在未来十年内一连攀升至297.1亿美元。。。。。这一显著增添主要归因于4G、5G智能手机市场的蓬勃生长，，，，，以及物联网、车联网等新兴领域的快速崛起。。。。。随着通讯手艺的一直前进，，，，，滤波器作为射粕习端的焦点部件，，，，，其市场需求也随之水涨船高。。。。。
在手艺层面，，，，，滤波器行业正履历着从低端向中高端的转型升级。。。。。随着4G、5G手机支持频段数目的一直增添，，，，，滤波器的单机用量和价值量也随之提升。。。。。特殊是BAW（体声波滤波器）和TC-SAW（温度赔偿声外貌波滤波器）等高端滤波器，，，，，依附其卓越的性能和稳固性，，，，，逐渐成为市场的主流选择。。。。。然而，，，，，现在全球高端滤波器市场仍被美国、日本等少数厂商所主导，，，，，国产滤波器厂商在手艺和市场份额上仍有较大的提升空间。。。。。
国产化势不可挡

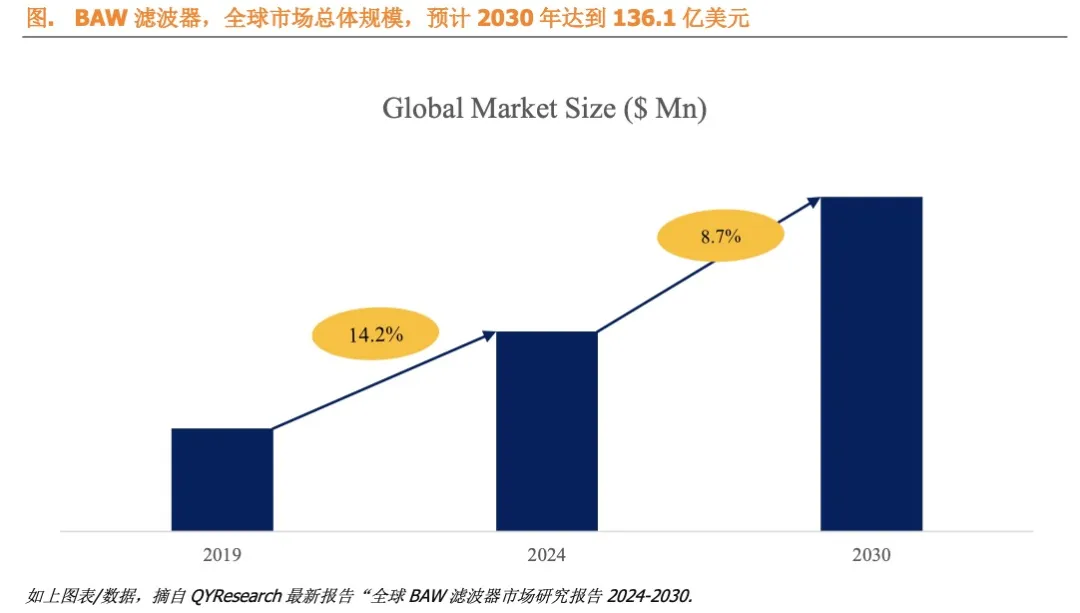

在全球BAW滤波器市场中，，，，，亚太地区占有了主导职位，，，，，市场份额高达75%。。。。。随着5G通讯和智能手机需求的一直增添，，，，，BAW滤波器市场规模一连扩大。。。。。据 QYResearch 调研团队最新报告“全球 BAW 滤波器市场报告 2024-2030”显示，，，，，预计 2030 年全球 BAW滤波器市场规模将抵达 136.1 亿美元，，，，，未来几年复合增添率 CAGR 为 8.7%。。。。。其中，，，，，FBAR BAW滤波器作为最大的细分产品，，，，，占有了约90%的市场份额，，，，，而智能手机则是其最大的应用领域，，，，，占比高达85%。。。。。
在中国市场，，，，，BAW滤波器的国产化历程正在加速推进。。。。。只管现在全球BAW滤波器市场仍被外洋头部企业所垄断，，，，，但我国政府已将BAW滤波器列为重点生长工具，，，，，通过政策和资金支持，，，，，勉励企业和科研机构在手艺攻关和产品研发方面取得突破。。。。。据东方财产数据显示，，，，，预计2027年中国BAW滤波器市场规模将抵达633亿元。。。。。随着海内企业研发投入的一连增添，，，，，部分国产BAW滤波器已实现量产。。。。。
政策推动与供应链优化
为了推动5G及未来通讯手艺的自主可控生长，，，，，我国政府高度重视射频器件的国产化历程。。。。。通过宣布《新型基础设施建设行动妄想》和《“十四五”信息工业生长妄想》等政策步伐，，，，，明确支持射频器件国产化，，，，，并加大对高端滤波器手艺瓶颈的突破力度。。。。。这些政策不但为国产滤波器厂商提供了有力的支持，，，，，还推动了海内BAW滤波器工业化历程的加速。。。。。
在供应链优化方面，，，，，随着5G和未来6G等新型通讯手艺的一直生长，，，，，对BAW滤波器的需求一连增添。。。。。为了降低对外洋厂商的依赖，，，，，我国正在起劲推动滤波器国产化替换的一定趋势。。。。。只管外洋企业在焦点手艺和专利方面占有优势，，，，，但海内厂商通过一连的手艺立异和专利申请，，，，，正在逐步缩小与国际先进水平的差别。。。。。据新浪财经数据显示，，，，，现在海内已有凌驾2000件BAW滤波器相关专利申请，，，，，其中60%以上由海内申请人提交。。。。。这一趋势批注，，，，，我国在BAW滤波器领域的自主研发能力正在一直提升，，，，，未来有望在全球市场中占有更主要的职位。。。。。
04滤波器必需通过车规级AEC-Q200认证
AEC－Q系列认证是公认的车规元器件的通用测试标准。。。。。滤波器企业想要进入汽车电子领域，，，，，进入汽车电子零部件供应链，，，，，AEC－Q200是必需获得的认证之一。。。。。
① AEC-Q认证是国际汽车电子领域的准入门槛
AEC即Automotive Electronics Council，，，，，是美国汽车电子委员会的简称。。。。。AEC由克莱斯勒，，，，，福特和通用汽车提倡并建设于1994年，，，，，现在会员普遍全球各大汽车厂、汽车电子和半导体厂商，，，，，切合AEC规范的零部件均可被上述三家车厂同时接纳，，，，，增进了零部件制造商交流其产品特征数据的意愿，，，，，并推动了汽车零件通用性的实验，，，，，为汽车零部件市场的快速生长打下基础。。。。。AEC-Q为AEC组织所制订的车用可靠性测试标准，，，，，是零件厂商进入汽车电子领域，，，，，打入一级车厂供应链的主要门票。。。。。
②AEC-Q200认证是车规级无源元件（被动元件）的准入门槛
AEC-Q200是汽车电子协会（AEC）针对在汽车上应用的无源元件（又称被动元件）的质量可靠性验证标准，，，，，AEC-Q200认证是无源元件汽车级品质切合性验证，，，，，是无源元件进入汽车领域的准入门槛。。。。。通过系列测试验证无源元件能否遭受汽车应用情形下极端温度、湿度、振动与老化的影响。。。。。该标准主要用于避免被动元器件泛起性能变异状态或潜在故障状态，，，，，确保无源元件质量与可靠性，，，，，包管无源元件的功效和性能在一连使用后依旧坚持一致稳固。。。。。
③AEC-Q200适用产品规模
钽电容器和铌电容器、超等电容器、陶瓷电容器、铝电解电容器、薄膜电容器、电磁器件（电感/变压器）、网络(R-C/C/R）、电阻器、热敏电阻器、可调电容器/电阻器、变阻器、铁氧体EMI滋扰抑制器/过滤器、石英晶体、陶瓷谐振器、包管丝、聚合自恢复包管丝等无源器件。。。。。
④人生就是搏测试能力及超等电容器AEC-Q200手艺要求

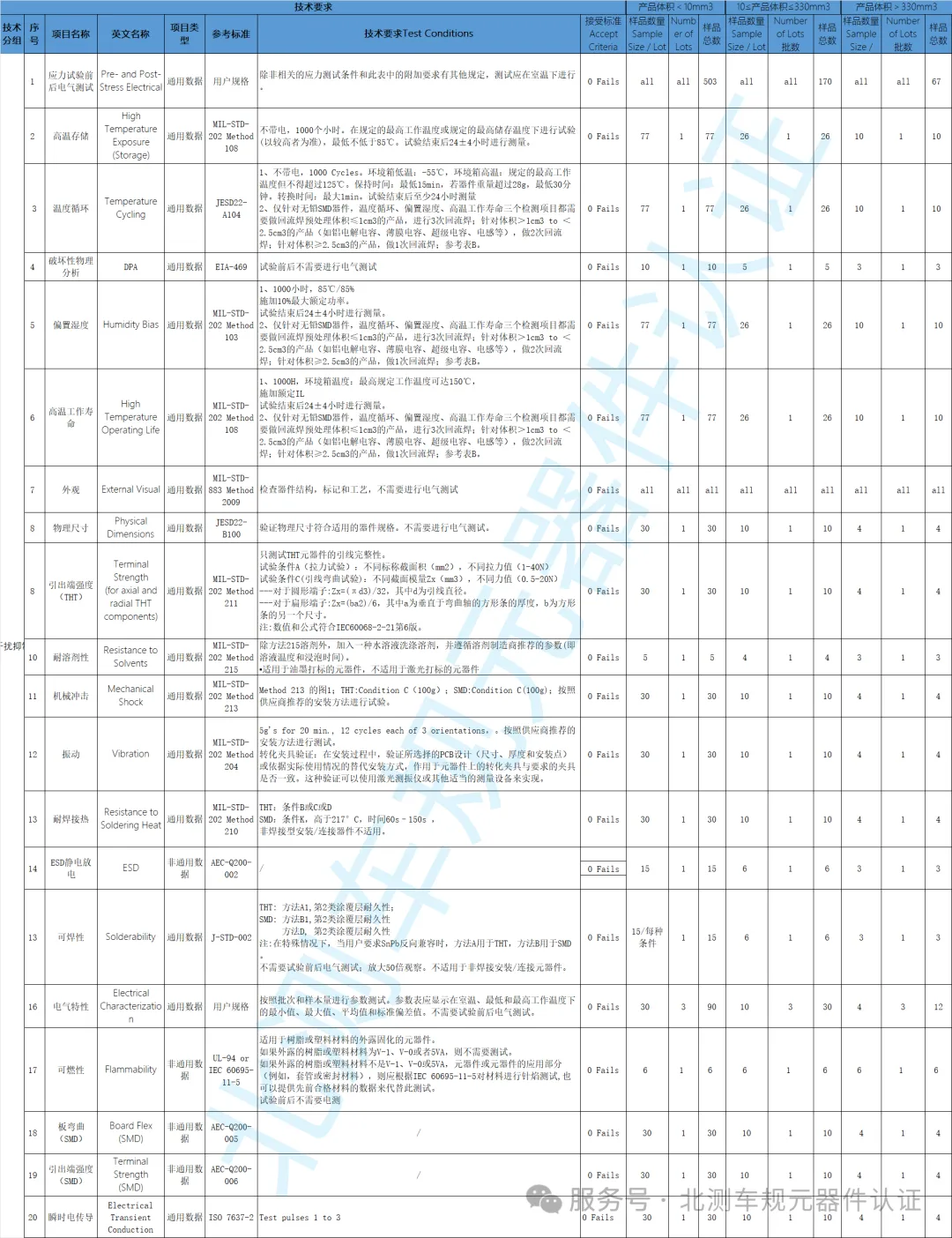

滤波器AEC-Q200认证共20项测试，，，，，凭证产品尺寸重新界说测试样品数目，，，，，新标准凭证<10cm3、10cm3≤x≤330cm3、＞330cm3三种规格确认测试样品数目，，，，，尺寸越大需要的样品数目越少;以温度循环为例，，，，，产品规格<10cm3需要77个样品，，，，，产品规格10cm3≤x≤330cm3需要26个样品，，，，，产品规格＞330cm3仅需要10个样品。。。。。
