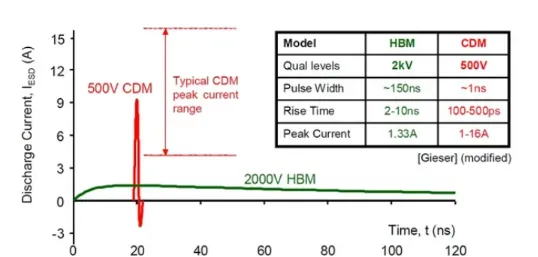

CDM（Charged Device Model）作为一种奇异的ESD（Electrostatic Discharge）模拟方法，，，，，，与HBM（Human Body Model）和MM（Machine Model）有所区别。 。 。。此模子专注于模拟电子装备在生产或物流环节中积累的静电，，，，，，在接触地面或其他导电物体时引发的快速电荷释放征象。 。 。。CDM放电事务的特点是极其迅速的电流上升阶段，，，，，，通常在0.1至0.5纳秒之间，，，，，，整个放电历程约莫一连6至8纳秒，，，，，，其电流峰值相较于HBM模子在相同ESD条件下可抵达数倍之高。 。 。。
人生就是搏车规元器件实验室提供专业的ESD测试效劳，，，，，，包括针对CDM模子的测试，，，，，，以确保电子元件在面临静电放电时的可靠性和稳固性。 。 。。通过人生就是搏测试和评估，，，，，，客户可以更好地相识其产品在现实应用中可能遇到的挑战，，，，，，并接纳响应的步伐来�；；て渥氨该馐蹺SD损害。 。 。。

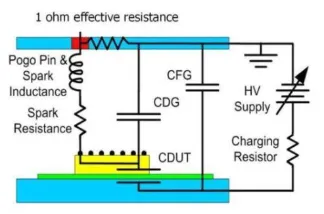

CDM测试装置主要由一个与高压电源相连的充电板Field Plate和一个接地的Pogo pin组成，，，，，，Pogo pin能够在待测IC（DUT）的引脚间移动，，，，，，以模拟现实的ESD事务。 。 。。图1展示了现实的测试模�？？？？椋�，，而图2则为等效电路图，，，，，，其中CDUT代表DUT与场板之间的电容，，，，，，CDG代表DUT与地平面之间的电容，，，，，，CFG代表场板与地平面之间的电容。 。 。。

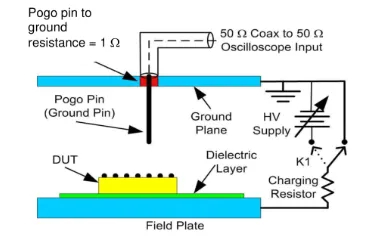

图1：现实测试各模�？？？？�
（CDUT是DUT和场板间的电容，，，，，，CDG是DUT和地平面间的电容，，，，，，CFG是场板和地平面间电容。 。 。。）

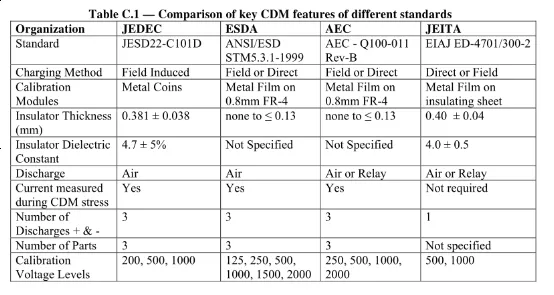

在CDM测试规范统一化之前，，，，，，保存多个参考标准，，，，，，包括JESD22-C101、ESDA S5.3.1、AEC Q100-011和EIAJ ED-4701/300-2等，，，，，，这些标准在校准平台、示波器带宽和波形验证参数等方面保存差别。 。 。。
手艺前进带来了晶体管性能的提升和更高的IO性能需求。 。 。。随着IC芯片对高速IO的需求增添，，，，，，以及在简单封装中集成更多功效的趋势，，，，，，封装尺寸的增添对维持JEP157中推荐的CDM放电级别提出了挑战。 。 。。�？？？Ｋ剂康讲畋鸩馐宰氨傅某涞绲缱璨畋穑�，，ESD协会（ESDA）在2020年的蹊径图中建议可能需要重新评估CDM放电目的级别。 。 。。
随着电子装备性能的提高，，，，，，对ESD�；；さ男枨笠苍谠鎏恚�，，人生就是搏车规元器件实验室提供专业的ESD测试效劳，，，，，，资助客户评估其产品在静电放电情形下的体现，，，，，，并凭证最新的标准和建议提供定制化的解决计划。 。 。。
通过人生就是搏的测试效劳，，，，，，客户能够更准确地掌握产品的ESD性能，，，，，，确保产品在现实使用中的可靠性和稳固性。 。 。。如图3和图4所示，，，，，，划分展示了历年CDM放电目的级别的转变和CDM ESD目的级别的预期漫衍转变。 。 。。

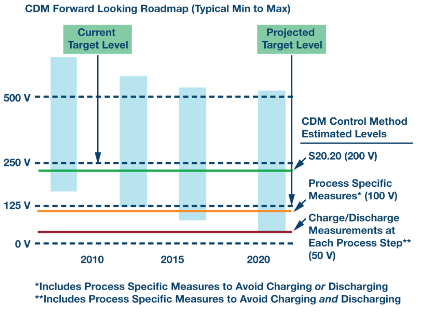

图3：历年来CDM放电的目的级别

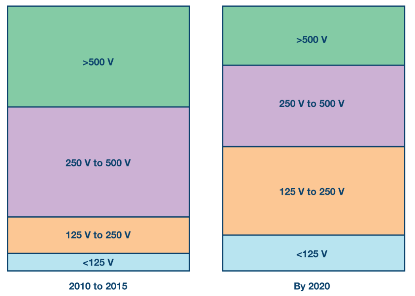

图4：CDM ESD目的级别的漫衍预期的转变
JEP157标准中对CDM放电能力要求的降低反由钏几个要害因素：
1. IC元件引脚数目和封装尺寸的显著增添
在牢靠的预充电压下，，，，，，限制了芯片的CDM放电能力，，，，，，尤其是封装尺寸。 。 。。引脚数目和封装尺寸的增添意味着IC能够存储更多的电荷，，，，，，导致CDM放电时峰值电流迅速上升。 。 。。因此，，，，，，在相同的峰值电流限制下，，，，，，引脚数目和尺寸的增添会导致CDM能力的降低。 。 。。
2. IC工艺手艺的前进导致CDM放电能力的降低
随着工艺尺寸的缩�。 。 。。�，，CDM放电能力显著降低。 。 。。工艺尺寸的缩小使得有源器件变得更小、更懦弱，，，，，，金属互连变得更薄、电阻性增添，，，，，，降低了ESD�；；さ缏返穆嘲粜�。 。 。。这使得在相同的电流水平下，，，，，，实现CDM�；；け涞迷椒⒛烟�。 。 。。
3. 随着高速数字、射频模拟和其他性能敏感引脚的混淆信号IC变得越发普遍，，，，，，对ESD�；；ぬ岢隽诵碌囊�
在高频电路中，，，，，，直接将ESD�；；て骷絀/O引脚可能会导致射频功效的显著降低，，，，，，因此需要将射频�；；そ峁褂虢沟愕缏犯衾�。 。 。。这通常通过在ESD�；；て骷鸵胖洳迦氩⒘绺�/电容网络来实现，，，，，，该网络在低频ESD事务中提供靠近零的阻抗，，，，，，在正常高频操作中提供高阻抗。 。 。。人生就是搏车规元器件测试实验室致力于为客户提供专业的ESD测试效劳，，，，，，资助他们明确和评估其产品在面临静电放电时的体现，，，，，，并提供针对性的解决计划，，，，，，以确保其产品具有足够的可靠性和稳固性。 。 。。
