PCB电路板失效剖析要领办法包括以下几个方面：
1.翻开前检查，，外观检查，，x光线检查，，扫描声学显微镜检查。。。。
2.翻开显微镜检查。。。。
3.电气性能剖析，，瑕疵定位手艺、电路剖析及微探针剖析。。。。
4.物理剖析，，剥层、聚焦离子束(FIB)，，扫描电子显微镜(SEM)，，透射电子显微镜(SEM)、VC定位手艺。。。。
一、无损失效剖析手艺
1.外观检查，，主要是依赖人眼检查是否有显着瑕疵，，如塑脂封装是否裂开，，芯片引脚是否接触优异。。。。X射线检查是使用X射线的透视性能对被测样品举行X射线照射，，样品瑕疵部份会吸收X射线，，导致X射线照射成像泛起异常。。。。X射线主要是检查ic集成电路引线是否损坏问题。。。。凭证电子元器件的巨细和结构选择合适的波长，，这样能获得合适的区分率。。。。
2.扫描声学显微镜，，是使用超声波探测样品内部结构瑕疵，，依据超声波的反射找出样品内部结构瑕疵所在位置，，这种要领主要是用主ic集成电路塑封时水气或者高温对器件的损坏，，这种损坏常为裂痕或者脱层。。。。
二、有损失效剖析手艺
1.翻开封装，，通常有三种要领。。。。全剥离法，，ic集成电路完全损坏，，只留下完整的芯片内部结构电路。。。。瑕疵是由于内部结构电路和引线所有被破损，，无法再举行电动态剖析。。。。要领二局总去除法，，三研磨机研磨ic集成电路外貌的树脂直至芯片。。。。优势是翻开过种不损坏内部结构电路和引线，，翻开后可以举行电动态剖析。。。。要领三是自自动法用硫酸喷射抵达局部去除的效果。。。。
2.瑕疵定位，，定位详细失效位置在ic集成电路失效剖析中，，是一个要害而难题的项目，，瑕疵定位后才华发明失效原理及瑕疵特征。。。。
a.Emission显微镜手艺，，具有非破损性和快速精准的特征。。。。它使用光电子探测器来检测爆发光电效应的区域。。。。由于在硅片上爆发瑕疵的部位，，通�； ；；；；；岜⒁恢痹鎏淼牡缱�--空穴再结全而爆发强烈的光子辐射。。。。
b.OBIRCH手艺是使用激光束感应质料电阻率转变的测试手艺。。。。对差别质料经激光束扫描，，可获得差别质料电阻率转变，，这一要领可以测试金属布线内部结构的那些可靠性隐患。。。。
C.液晶热门检测通常由偏振显微镜，，可调理温度的样品台，，以及控制电路组成。。。。在由晶体各向异性变为晶体各向同性时，，所需要的临界温度能量很小，，以此来提高敏感度。。。。另外相变温度应控制在30-90度，，偏振显微镜要在正交偏振光的使用，，这样可以提高液晶相变反应的敏感度。。。。
3.电气性能剖析(探针台)
凭证饰电路的国界和原理图，，连系芯片失效征象，，逐步缩小瑕疵部位的电路规模，，最后使用微探针显微手艺，，来定位瑕疵器件。。。。微探针检测手艺，，微探针的作用是丈量内部结构器件上的电参数值，，如事情点电压、电流、伏安特征曲线。。。。微探针手艺通常陪同电路剖析配合使用，，两者可以较快地征采失效器件。。。。
三、物理剖析
1.聚焦离子束(FIB)，，由离子源，，离子束聚焦和样品台组成。。。。使用电镜将离子聚焦成微波尺寸的切割器。。。。聚焦离子束的细微精准切割，，连系扫描电镜的高区分率成像，，可以很好地解决剖面问题，，定位精度可以抵达0.1um以下，，另外剖面历程过ic集成电路爱到的应力很小，，完整地生涯ic集成电路。。。。

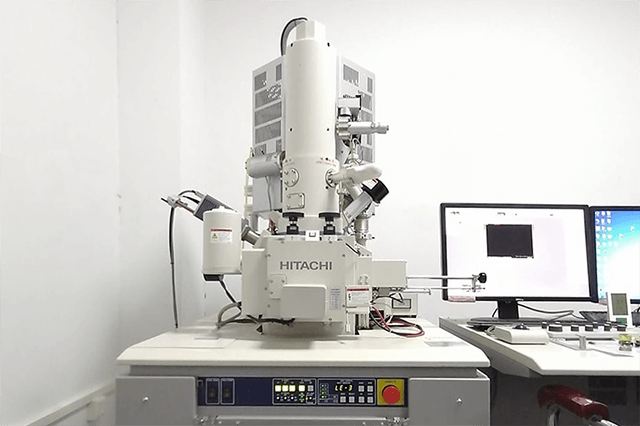

2.扫描电子显微镜(SEM)，，使用聚焦离子束轰击器件面表，，面爆发许多电子信号，，将这些电子信号放着述为调制信号，，毗连显示器，，可获得器件外貌图像。。。。
透射电子显微镜(TEM)，，区分率可以抵达0.1nm，，透射电子显微镜可以清晰地剖析器件瑕疵，，更好地知足集成电器失效剖析对检测工具的剖析要求。。。。
3.VC定位手艺基于SEM或FIB的一次电子束或离子束，，在样品外貌举行扫描。。。。硅片外貌不现部位有差别电势，，体现出来差别的明亮比照，，找出导常亮的点从而定位失效点。。。。
