PCB作为种种元器件的载体，，是电子信息产品很是主要的部分。 。。PCB失效案例越来越多，，给产品造成的损失也越来越严重。 。。PCB电子组件失效的模式多种多样，，需要凭证差别情形举行剖析。 。� ？ ？？梢酝ü ？ ？？槠饰龆ㄎ灰炱饰鯬CB电子组件失效剖析缘故原由。 。。
PCB电子组件失效剖析案例分享：
失效样品为电压继电器，，具有高电压和低电压报警功效。 。。样品在现场事情时失效，，详细体现为输入电压为220V AC时，，样品的正常事情指示灯（绿灯）与高电压报警指示灯（红灯）交替闪灼，，样品的高电压报警值设置为244V，，低电压报警值设置为198V。 。。
对样品举行非破损性检查，，均未发明异常（图2和图3），，而样品的失效体现与委托方形貌一致。 。。

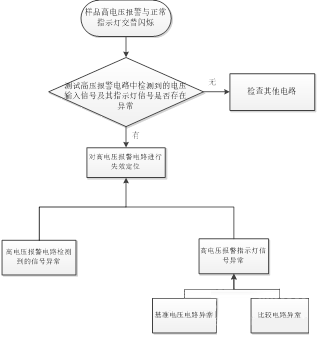

样品内部由两个块PCB板组成，，PCB1上电路的作用是电压监测、低电压直流电源的变换和提供继电器控制。 。。PCB2上的电路作用是将监测到的电压信号转换成响应的LED驱动信号，，点亮与信号相符的LED灯，，并反响信号至PCB1，，对继电器举行控制。 。。该案中样品属于功效失效，，高电压报警和正常指示灯交替闪灼，，从电路上思量，，首先嫌疑高电压报警电路异常，，且异常具有可恢复性，，凭证该推测制订的起源剖析定位计划如下：

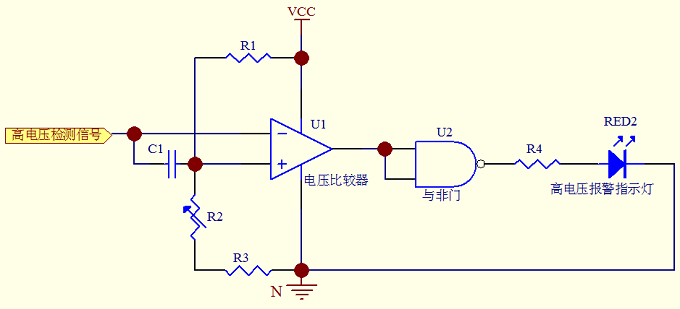

凭证图4中的较量电路举行测试，，失效样品的高电压检测信号稳固，，无突变征象，，但高电压报警电路中的运算放大器输出电压保存异常。 。。进一步测试，，发明VCC电压保存波动，，导致了基准电压波动，，输出电压异常。 。。而高压报警指示灯点亮时，，VCC电压上升，，正常事情指示灯点亮时，，VCC电压下降。 。。正常事情指示灯点亮，，PCB1上的继电器线圈将流过较大电流，，让触点行动，，而高压报警指示灯点亮时，，继电器线圈不导通。 。。因此，，嫌疑VCC电压下降为继电器线圈消耗电流增大所致，，即VCC的带载能力缺乏。 。。

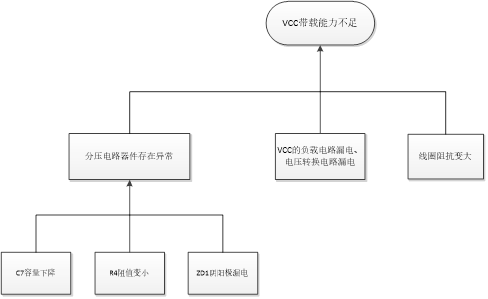

凭证VCC供电电路（图5）来看，，交流电源L3经由C7、ZD1及R4的分压，，通过D1整流，，给继电器线圈供电，，同时将电压举行变换，，输出VCC电压，，因此制订以下剖析计划：
对相关元器件举行电学测试，，效果显示电容器C7的容量值为116.6nF，，远低于标称值的330nF，，容量下降，，由于RC=1/（2πfC），，可见C7的RC将增大，，从图5来看，，RC增大会导致电路的带载能力下降。 。。为了证实这一点，，替换一只330nF的电容器到C7的位置，，失效征象消逝，，且样品的过压、欠压的触发电压也知足规格要求，，由此可见该案中样品的失效为C7容量下降所致。 。。

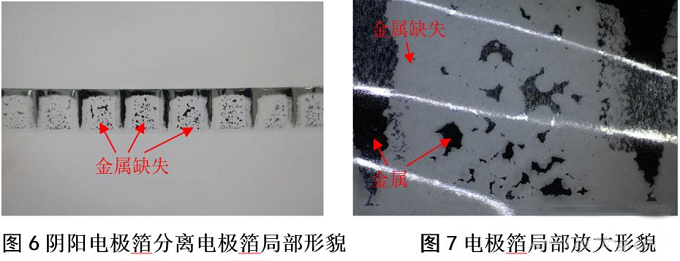

为了确认C7容量下降的缘故原由，，对C7举行开封，，可见C7内部多层电极箔上的保存大面积发白征象（图6）。 。。将阴阳极电极箔疏散，，可见其中一个电极箔上大部分金属已缺失（图7），，缺失区域未发明Zn（锌）元素，，只有C（碳）元素。 。。C7内部电极箔未见过热或机械损伤，，因此嫌疑电极箔金属缺失为电极箔侵蚀水解所致。 。。
最后，，我们连系失效机理，，再回到电路中，，对样品的失效征象举行合理的诠释。 。。C7的容量下降，，由其容抗RC=1/（2πfC），，可知容量下降将导致RC增大。 。。RC的增上将降低电源转换电路的带载能力，，当电路的输入电压处于正常事情的电压规模198V AC～244V AC时，，绿灯点亮，，继电器线圈流过较大电流使触点行动，，电流的增上将使得C7两头压降增添，，导致厥后端的VCC电压下降。 。。VCC电压下降后，，使得高电压报警电路中的较量器基准电压下降，，当基准电压低于高电压报警电路的检测电压，，高电压报警灯点亮，，同时绿灯熄灭，，继电器线圈电流减小，，继电器不可动。 。。线圈电流下降，，导致C7两头压降减小，，后端的VCC电压上升，，同时高电压报警电路的基准电压上升，，基准电压大于检测电压时，，高电压报警灯熄灭，，绿灯点亮。 。。云云重复，，泛起了样品失效的状态：红灯与绿灯交替闪灼。 。。
案例总结
本案例对� ？ ？？槭饰龅囊旒傲鞒叹傩辛讼热�，，并以现实案例讲述了� ？ ？？槭饰隹沟睦�。 。。� ？ ？？榈氖饰鲂枰谀诓康缏吩硗季傩卸ㄎ黄饰�，，凭证测试到的效果随时调解出合理的剖析计划，，指导后续的事情。 。。最后定位到的失效机理，，必需连系失效配景，，对失效征象做出合理的诠释。 。。
